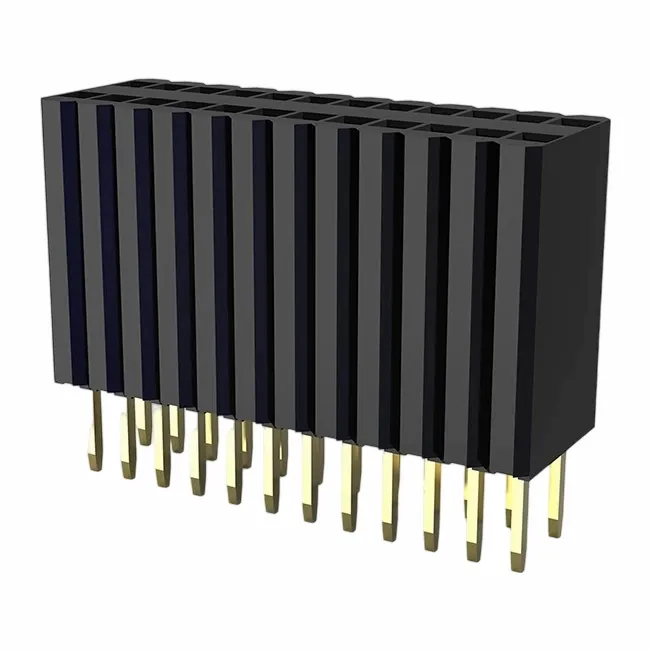

1.27x2.54mm kvinnelig header enkelt rad rett

A: Det er flere vanlige typer termineringsmetoder for Board - til - tavle -kontakter, som hver har sine egne fordeler og ulemper avhengig av den spesifikke applikasjonen. Her er noen av de vanligste typene termineringsmetoder:

1) Gjennom - hullavslutning: I denne metoden er kontakten montert på PCB ved hjelp av pinner som passerer gjennom hull i brettet. Pinnene blir deretter loddet på brettet, og gir en sikker mekanisk og elektrisk tilkobling. Gjennom - hullsavslutning brukes vanligvis for større kontakter, eller hvor høy mekanisk stabilitet er nødvendig.

2) Overflate - Monteringsavslutning: I denne metoden er kontakten montert på overflaten på PCB ved hjelp av loddepasta og en reflowloddingsprosess. Surface - Monteringskontakter er vanligvis mindre og lettere enn gjennom - hullkontakter, noe som gjør dem til et godt valg for applikasjoner der plassen er begrenset eller vekt er en bekymring.

3) Trykk - Fit terminering: I denne metoden trykker kontakten inn i hull i PCB, og skaper en gass - tett mekanisk og elektrisk tilkobling uten behov for lodde. Trykk - Fit -kontakter brukes ofte i høy - pålitelighetsapplikasjoner der det er nødvendig med hyppig omarbeiding, siden de kan fjernes og erstattes uten å skade PCB.

4) Wire - til - tavleavslutning: I denne metoden avsluttes ledninger på kontakten ved hjelp av krymping, lodding eller isolasjonsforskyvningsteknikker. Wire - til - tavle -kontakter brukes ofte i applikasjoner der det kreves fleksible ledninger, for eksempel i bil- eller industrielle kontrollsystemer.

5) Board - til - Board Stacking: Denne metoden innebærer å stable en PCB på toppen av en annen, med kontaktene på hvert brett som kobler sammen med hverandre. Board - til - Board Stacking Connectors brukes ofte i applikasjoner der det kreves høye - tetthet sammenkoblinger, for eksempel i server- eller telesystemer.

Hver av disse termineringsmetodene har sine egne fordeler og ulemper, og den spesifikke metoden som er valgt vil avhenge av kravene i applikasjonen. Når du velger en kontakt, er det viktig å ta hensyn til faktorer som størrelsen og vekten på kontakten, antall kontakter som kreves, og det nødvendige nivået av mekanisk og elektrisk stabilitet.

A: 1) Board - til - Board Stacking Connectors: Disse kontaktene er designet for å koble to PCB -er sammen i en stablet konfigurasjon. De har vanligvis en lav profil og er designet for å gi en pålitelig, høy - hastighetstilkobling.

2) Board - til - Board Mezzanine Connectors: Disse kontaktene ligner på å stable kontakter, men brukes vanligvis til å koble til to PCB i en parallell konfigurasjon, med den ene PCB montert på toppen av den andre. De brukes ofte i høy - tetthetsapplikasjoner der plassen er begrenset.
