Produktoversikt og funksjoner

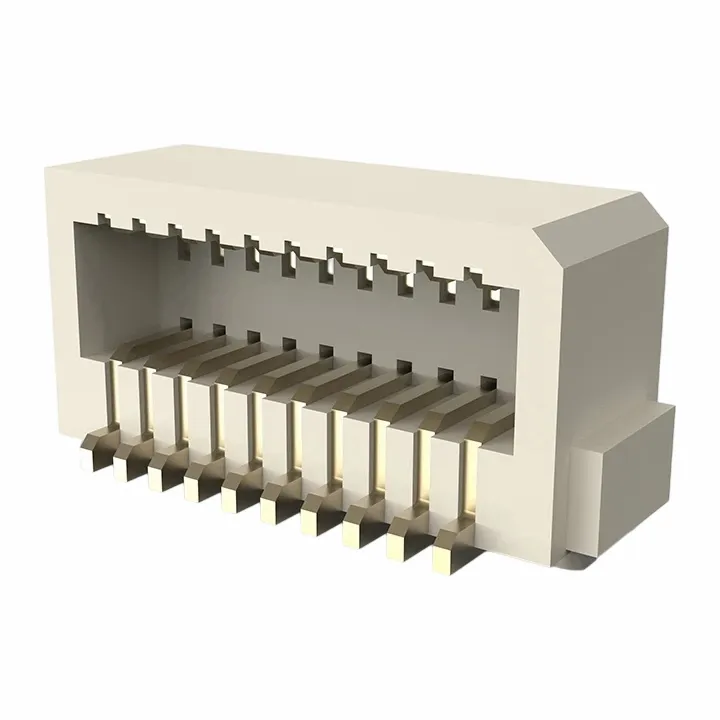

Dette produktet er en 0,8 mm pitch dobbel rad sideinngang SMT kvinnelig header, spesielt designet for plass-begrenset, høy-tetthetssammenkobling. Sideinngangsstrukturen- tillater innsetting og fjerning parallelt med PCB-overflaten, noe som gjør den ideell for tynne enheter eller krav til sidetilkobling.
Hovedfunksjoner:
- Aktiverer høy-tetthetskort-til-bord eller bord-til-FPC-/ledningsnettforbindelser.
- SMT-plassering støtter automatisert produksjon, noe som forbedrer effektiviteten.
- Den doble-radstrukturen øker pin-densiteten, og oppfyller behovene til miniatyriserte elektroniske produkter.
- Gir en stabil, rimelig-signaloverføringsløsning.
Materialer og struktur
- Isolator/hus: Høy-temperatur termoplast (f.eks. PBT, PA6T eller LCP), UL94 V-0 flammehemmende vurdering.
- Kontakter: Kobberlegering.
- Overflatebelegg:
- Standard: Gold Flash (0,8μ")
- Valgfritt: Høyere gulltykkelse eller tinnbelegg.
- Strukturelle funksjoner:
- Stigning: 0,8 mm.
- Dobbel rad.
- Side Entry SMT (overflatemonteringsteknologi), innsettings- og fjerningsretning parallelt med PCB.
- Lavprofildesign for å møte miniatyriseringskrav.
- Viktigste elektriske og mekaniske spesifikasjoner
| Vurdert gjeldende | 1A Maks (per pinne) |
| Kontakt motstanden | 20mΩ Maks |
| Isolasjonsmotstand | 1000MΩ Min |
| Dielektrisk motstandsdyktig spenning | 500V AC |
| Driftstemperatur | -40 grader ~ +105 grader |
| Lodding varmebestandighet | Reflow lodding opp til 260 grader |
| Annen | RoHS & REACH-kompatibel, UL-sertifisert |
Andre
· 2D-tegning
Applikasjonsscenarier
Egnet for miniatyriserte elektroniske produkter med høy-tetthet, hovedsakelig inkludert:
- Servo stasjoner
- Materialhåndteringsutstyr
- Frekvensomformere
- Stereo forsterkere
- LED-skjermer
- Instrumentering og testutstyr
- Lyd og video
- Forbrukerelektronikk, IoT-enheter, medisinsk utstyr, industrielle kontrollmoduler og andre applikasjoner som krever kompakte oppsett.
Applikasjoner i LED-skjermer eller hovedkort for lydutstyr (tynt plassutnyttelse)
Nøkkelfunksjoner
- Fordeler med sideinngang: Innsettings- og fjerningsretningene er parallelle med PCB-en, noe som reduserer enhetens tykkelse betydelig og gjør den egnet for ultra-tynne design.
- Hovedapplikasjoner: Servodrev, frekvensomformere, LED-skjermer, lydutstyr, industrielle kontrollmoduler, medisinske instrumenter, etc.
- SMT-egenskaper: Egnet for automatisert masseproduksjon.
Teknisk dokumentasjon og annen informasjon
- Teknisk dokumentasjon: Grunnleggende spesifikasjoner er gitt på siden; 2D-bilder er tilgjengelige for visning; 3D-filer må skaffes ved å kontakte salg.
- Sertifiseringer: RoHS, REACH, UL, HF, etc.
- Tilpasning: Støtter forskjellige pinnetellinger, pletteringstykkelser og pakkemetoder (Tape & Reel egnet for SMT-automatisering).
- Emballasje og levering: Profesjonell emballasje er tilgjengelig, egnet for internasjonal frakt.
- Kontakt: E-post: ron.ye@126.com; WhatsApp/WeChat: +8613902450680.
Forholdsregler:
- Side Entry-designet tilsier at innsettings-/fjerningsretningen er parallell med PCB. Det må utvises forsiktighet med hensyn til PCB-layout og innrettingsnøyaktighet under installasjon.
- Hold deg strengt til temperaturprofilen under SMT reflow lodding for å unngå å skade plasthuset.
- Sammenlignet med den tidligere søkte 0,8 mm dobbel-rad rett-gjennom SMT-versjonen, er denne en side-inngangstype, noe som gjør den mer egnet for spesifikke installasjonsorienteringskrav.
Hvis du trenger bilder av denne 0,8 mm dobbel rad sideinngang SMT-kvinnehode i faktiske applikasjonsscenarier (SMT-lodding på PCB, illustrasjon for sideinngang, utstyrsapplikasjon osv.), vennligst gi meg beskjed, så kan jeg gi dem umiddelbart!
